الكابل المرن للتيارات العالية

ويُسمى أيضاً قضيب التوصيل المرن للتيارات العالية أو الكابل المسطح المرن

نظام كابل مرن يحل محل مجموعات الكابلات متعددة الوصلات وقنوات التوصيل المدمجة في مسارات من 200 أمبير إلى 6300 أمبير.

200 – 6300 أمبير، تيار متردد ومستمر
من 0.6/1 كيلوفولت حتى 8.7/15 كيلوفولت، وحتى 3 كيلوفولت للتيار المستمر
IP68، ودرجة حرارة موصل 105 °C
قطع وتفريع وإعادة تمديد في الموقع

تقديم المنتج

كابل مرن للتيارات العالية مصمم ليحل محل قناة التوصيل

كتطبيق مبتكر لنقل الطاقة العالية، يجمع الكابل المرن بين تصنيع الكابلات التقليدي ومواد جديدة: موصل نحاسي عالي النقاء، وطبقة لف، وطبقة عزل، وطبقة تدريع معدني، وغلاف واقٍ. وهو يحل محل مجموعات الكابلات متعددة الوصلات وقضبان التوصيل التقليدية وقنوات التوصيل في ظروف الموقع القاسية.

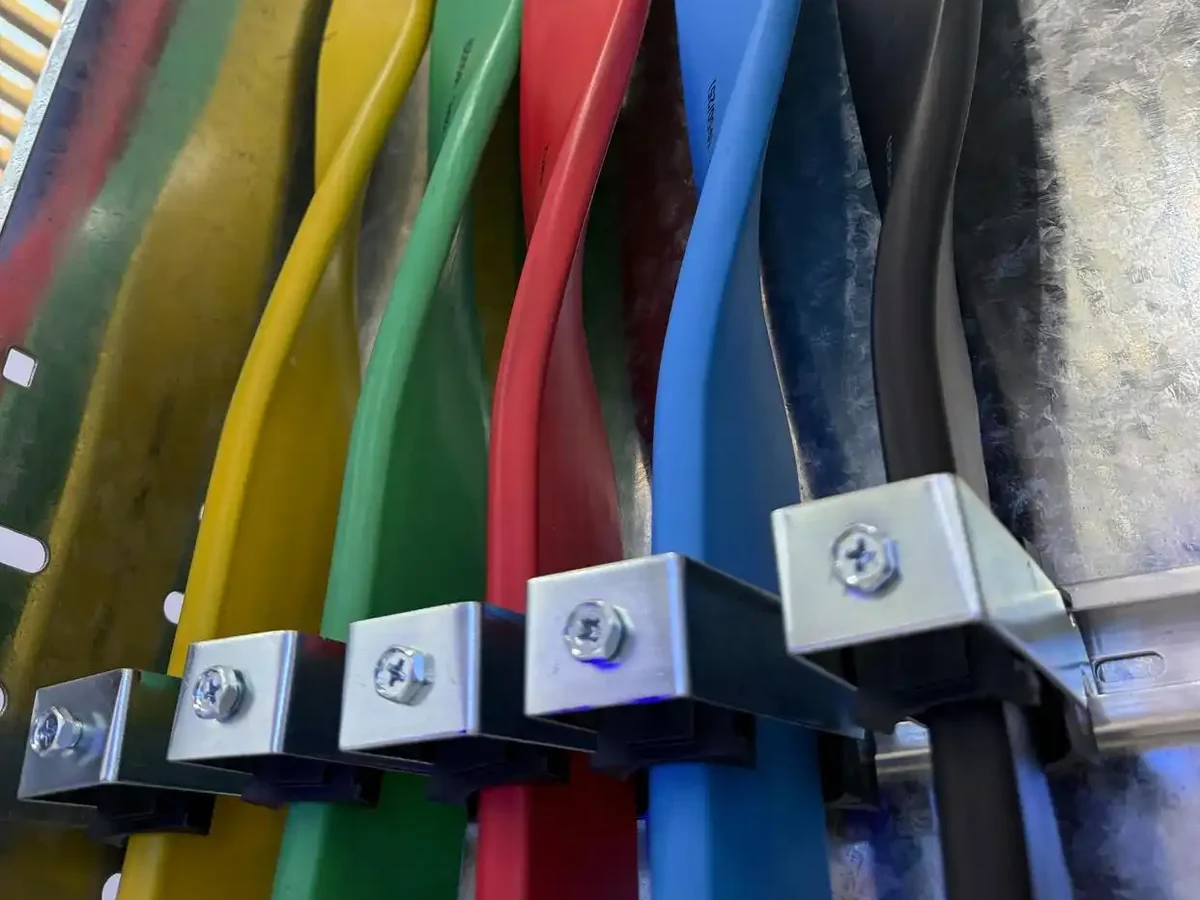

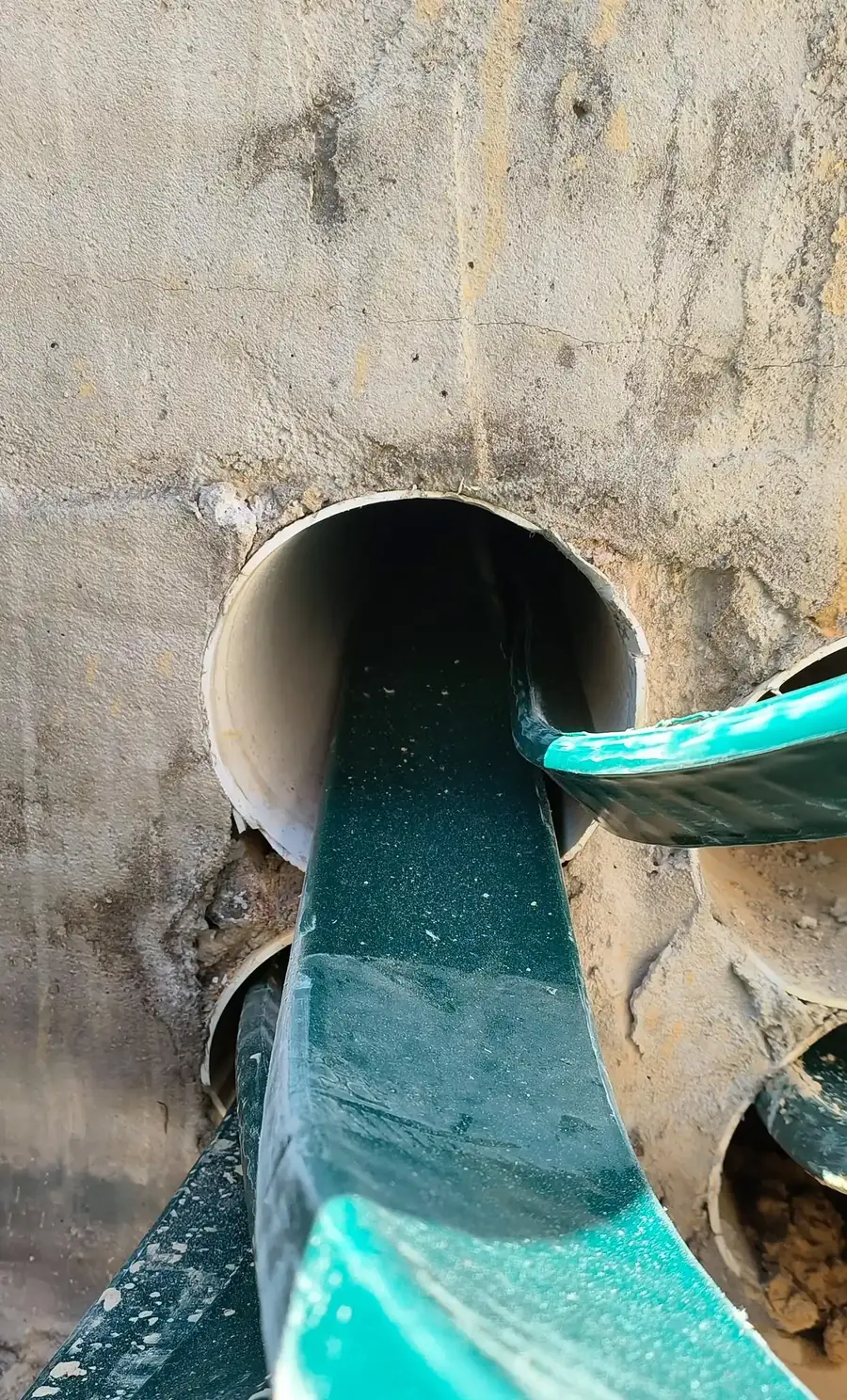

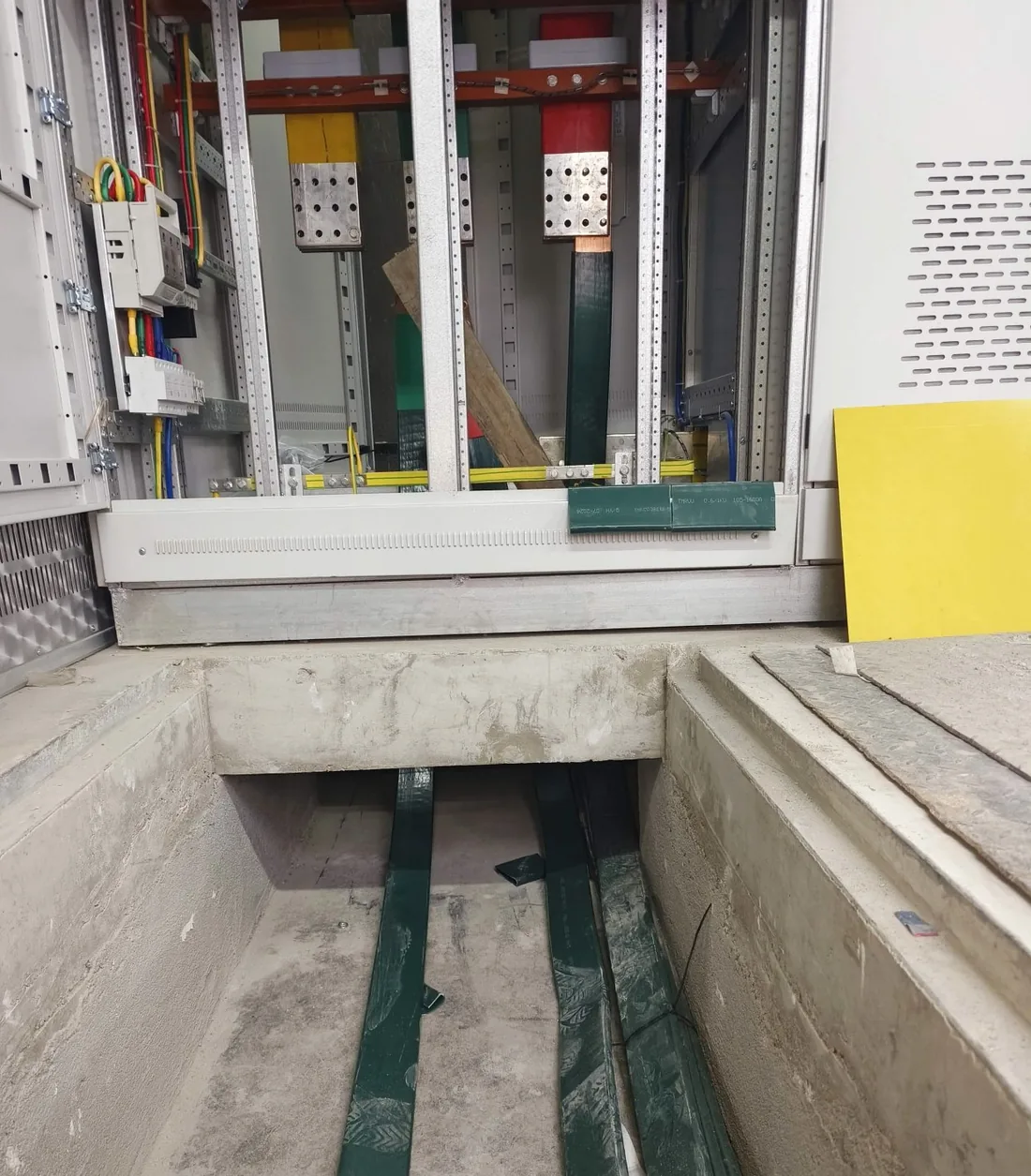

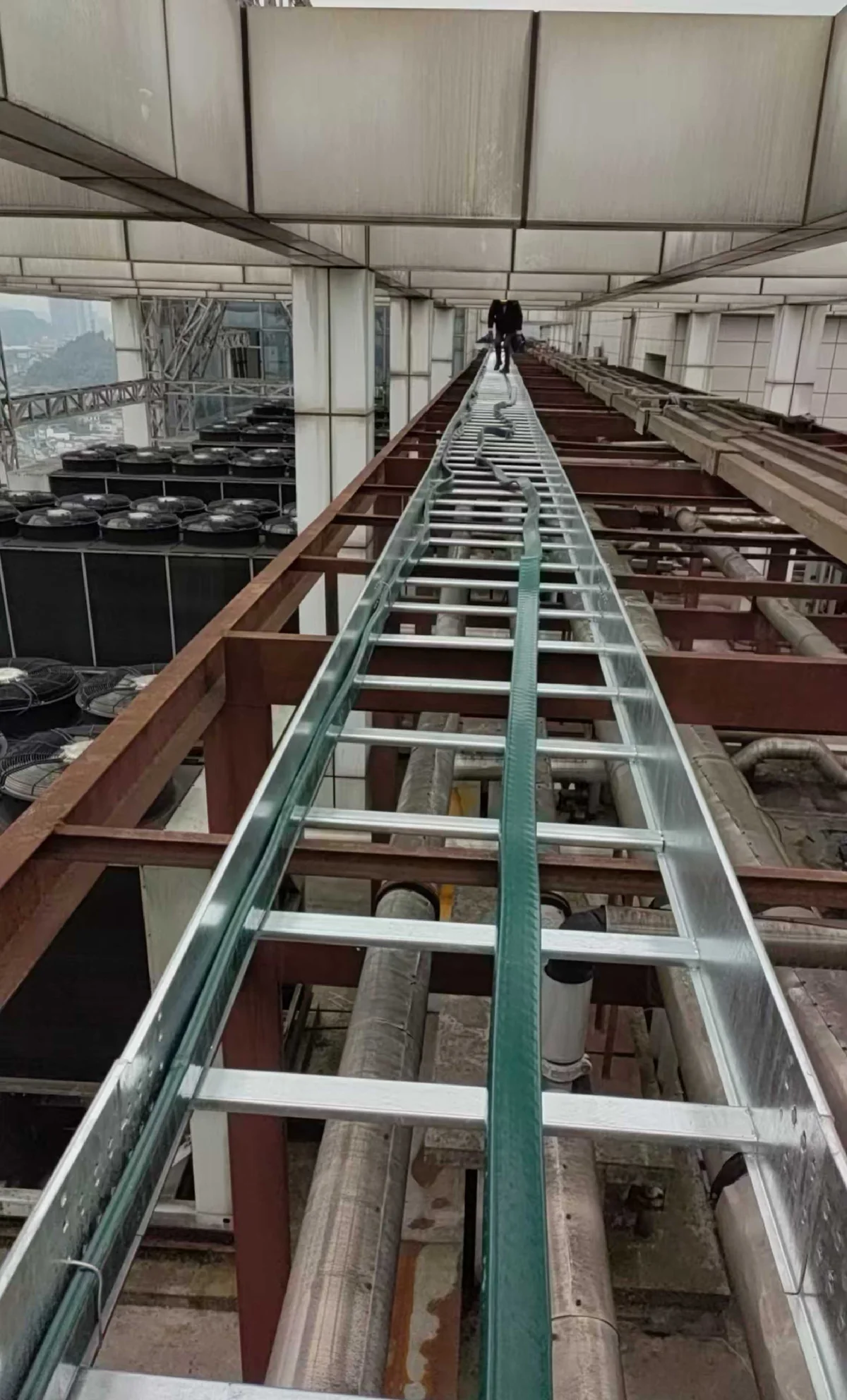

طرق التمديد: دفن مباشر, في أنابيب, في خندق, في صينية.

تركيب المنتج

خمس طبقات، لكل منها وظيفة

1
موصل من أسلاك نحاسية

نحاس عالي النقاء، بمقاس يناسب الخدمة المستمرة وخدمة القصر في المسار.
2
طبقة لف

تربط الموصل وتحافظ على شكل المقطع المسطح.
3
طبقة عزل

تتحمل حرارة موصل 105 °C عند فئة الجهد المقنن.
4
طبقة تدريع معدني

حماية ميكانيكية للمسارات المدفونة وفي الصواني والأنابيب.
5
الغلاف

مركّب مناسب للأجواء الخارجية، وحماية IP68، ودون جهد مستحث على السطح.

المتطلبات الفنية

نظرة عامة على المواصفات

نطاق المواصفة: 200 – 6300 أمبير
الجهد المقنن: 0.6/1 كيلوفولت، و1.8/3 كيلوفولت، و6/10 كيلوفولت، و8.7/15 كيلوفولت؛ وحتى 3 كيلوفولت للتيار المستمر
التردد المقنن: 50 هرتز
درجة الحماية: IP68
أقصى درجة حرارة تشغيل: 105 °C
عدد الموصلات: 4 موصلات (A، B، C، N)؛ و3+1 (A، B، C، N، N بنسبة 50 %)؛ و5 موصلات (A، B، C، N، PE)؛ و3+2 (A، B، C، N، PE بنسبة 50 %)؛ و4+1 (A، B، C، N، PE بنسبة 50 %)

معايير الاختيار والبيانات الفنية

جدول اختيار الكابل

تُعطى سعة حمل التيار لكابل في الهواء عند درجة حرارة محيط 35 °C. وتُرفق معاملات التصحيح للتركيب المدفون وفي الصواني والأنابيب مع ورقة البيانات الفنية.

المواصفة (أمبير)	قيمة AT للقاطع (أمبير)	نصف قطر الانحناء (مم)	المقاومة (ملي أوم/كم)	المعاوقة (Z 10⁻⁶ أوم/م)	هبوط الجهد (فولت/م)	تحمل القصر (كيلوأمبير، t=1 ث)	سعة التيار المتردد (أمبير)	سعة التيار المستمر (أمبير)
200	160	≥200	94.4	103.8	0.0475	35	220	225
300	200–300	≥200	89.5	85.3	0.0455	40	325	330
400	315–400	≥200	70.8	83.2	0.041	50	430	440
500	500	≥200	71.5	82.7	0.040	58	525	535
630	630	≥200	73.0	72.4	0.038	65	645	675
800	800	≥500	61.4	69.8	0.036	70	815	880
1,000	1,000	≥500	46.6	53.8	0.032	85	1,050	1,090
1,250	1,250	≥500	28.9	40.6	0.030	100	1,275	1,465
1,600	1,600	≥500	23.6	38.0	0.028	115	1,630	2,035
2,000	2,000	≥1,000	21.3	24.1	0.026	129	2,065	2,685
2,500	2,500	≥1,000	14.4	19.7	0.024	135	2,560	—
3,200	3,200	≥1,000	11.9	16.2	0.021	150	3,255	—
4,000	4,000	≥1,000	10.8	12.6	0.019	135	4,040	—
5,000	5,000	≥1,000	7.50	10.3	0.017	175	5,070	—
6,300	6,000	≥1,000	5.95	7.8	0.0145	190	6,340	—

اسحب الجدول جانبياً على الهاتف.

مقارنة المنتج

كيف يتفوق على البدائل

مقابل الكابلات متعددة الوصلات

البند	الكابل المرن للتيارات العالية
أداء المنتج	مقاومة متساوية على طول المسار، فيتقاسم التيار بالتساوي ويعمل الكابل أبرد.	لكل طول مقاومة مختلفة، ما يسبب تدفقاً غير متساوٍ للتيار وتسخيناً موضعياً.
التركيب	مقطع صغير ومدمج ومرن؛ ووصلات T المتخصصة تحافظ على سلامة الوصلة.	حجم ووزن كبيران؛ والوصلات صعبة المناولة وتمثل خطراً على السلامة.
سعة حمل التيار	كابل واحد يغطي من 200 أمبير إلى 6300 أمبير.	الكابل الواحد يحمل تياراً قليلاً، فالأحمال العالية تحتاج عدة مسارات متوازية.
الكلفة الإجمالية	كثافة تيار عالية ووفر واضح في النحاس.	كثافة تيار منخفضة؛ ونحاس أكثر وكلفة أعلى للخدمة نفسها.

مقابل قناة التوصيل المدمجة

البند	الكابل المرن للتيارات العالية
المظهر والحجم	مظهر مرتب ومدمج وسهل التمديد.	يشغل مساحة تركيب كبيرة.
قدرة التحميل الزائد	ارتفاع حرارة 135 كلفن عند 40 °C محيط، بقدرة تحميل زائد تتجاوز 33 %.	ارتفاع حرارة 70 كلفن عند 30 °C محيط، بقدرة تحميل زائد نحو 15 %.
التركيب وإعادة التنفيذ	يُقطع ويُعاد توصيله ويُعاد تشكيله في الموقع؛ ويمكن إضافة تفريعات بينما تبقى الدائرة الرئيسية تحت الجهد.	يُجمَّع في المصنع؛ وتغييره صعب وإعادة استخدامه محدودة، فلا يمكن التفريع أثناء التشغيل.
التغذية الاحتياطية	يمكن تحويله كمصدر طوارئ عبر صندوق تحويل.	يحتاج قطع التيار للصيانة، ولا يمكن استعادة التغذية بسرعة.
الطاقة والفقد	ارتفاع حرارة منخفض وفقد قليل في الخط؛ وتزداد الميزة مع كبر مقطع الكابل.	تبديد حرارة ضعيف وفقد أكبر واستهلاك طاقة أعلى بأكثر من 20 %.

الملحقات ذات الصلة

التفريع وتغيير المسار دون قطع الخط

صندوق تحويل

يُستخدم لتفريع كابل التيار العالي أو للتحويل بين الكابلات المرنة، ما يوسّع نطاق النظام.

وصلة تفريع مسبق ووصلة على شكل T

يعمل الخط الرئيسي كدائرة متكاملة واحدة بلا وصلات وسيطة. وعند الحاجة إلى تفريع حمل تُستخدم وصلة على شكل T أو طول بتفريع مسبق. وتُغلق الوصلات بإحكام حتى IP68.
