Más intensidad con menos cobre
Conductores de cobre de alta pureza con una elevada densidad de corriente soportan la misma carga que los conjuntos multiempalme usando menos cobre y menos uniones.
Materiales de distribución eléctrica · Kunshan, China
Cable flexible de alta intensidad que sustituye al bus duct
De 200 A a 6.300 A, YSN suministra el cable flexible, las barras y las canalizaciones que llevan la energía entre transformadores, cuadros, convertidores y cargas, con el soporte técnico para dimensionar el recorrido y la documentación de exportación para embarcarlo.
- Protección IP68
- Conductor a 105 °C
- 200 – 6.300 A
- CA y CC
Por qué cable flexible
Cuatro razones por las que los proyectos abandonan el bus duct y el cable multiempalme
Instalación rápida, trazado fácil de modificar
Flexible y ligero, permite tramos largos de una sola pieza. El cable se puede cortar y volver a terminar en obra, y se pueden añadir derivaciones sin rehacer todo el recorrido.
Diseñado para entornos exigentes
Protección IP68, resistencia a la humedad y al agua, cobertura total de aislamiento y cubierta, y sin tensión inducida en la cubierta exterior.
Funciona más frío, dura más
La buena disipación de calor mantiene bajo el calentamiento, lo que significa menos pérdidas en línea y una factura energética menor que con el bus duct convencional.
Gama de productos
Un solo proveedor para todo el recorrido de alta intensidad
Un solo proveedor para las barras, cables y accesorios que conducen la alta intensidad entre transformadores, cuadros, convertidores y cargas.
Producto estrella

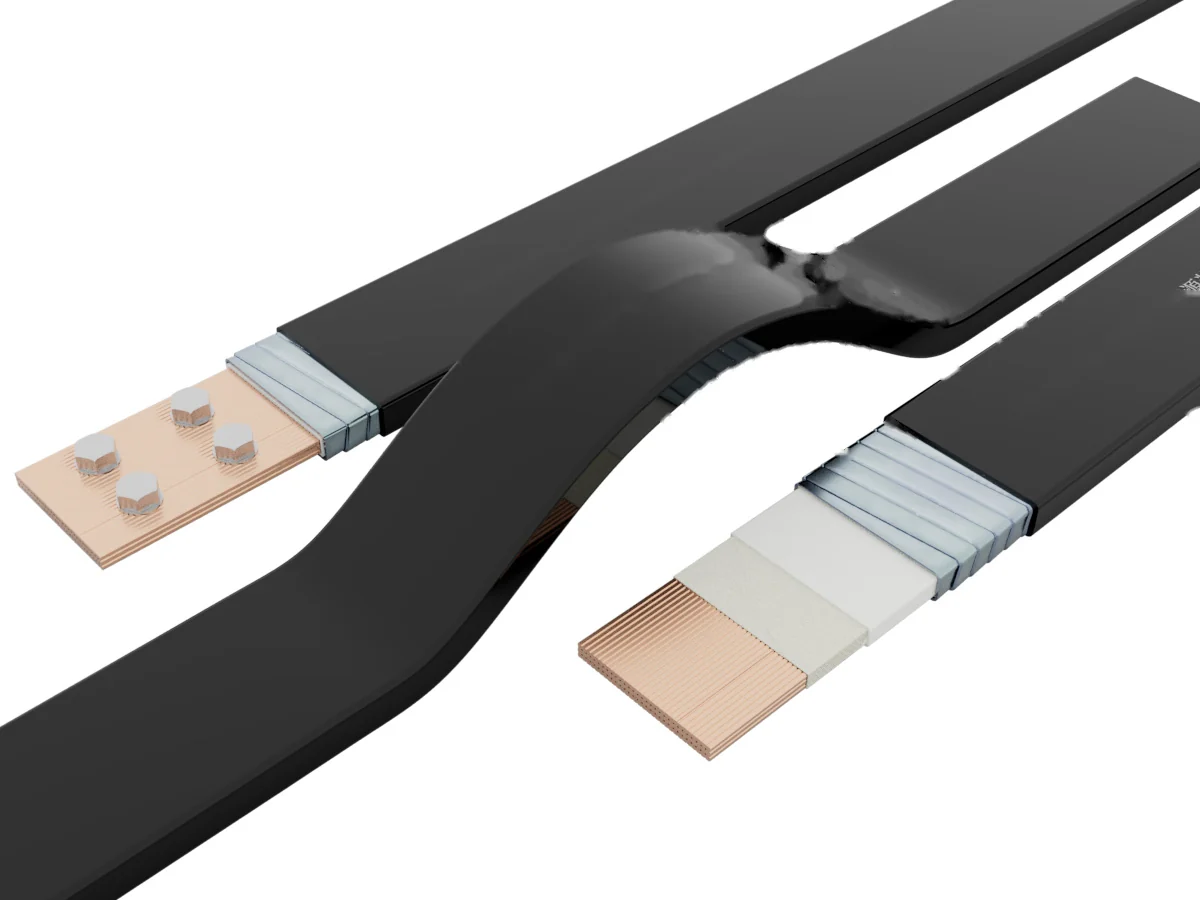

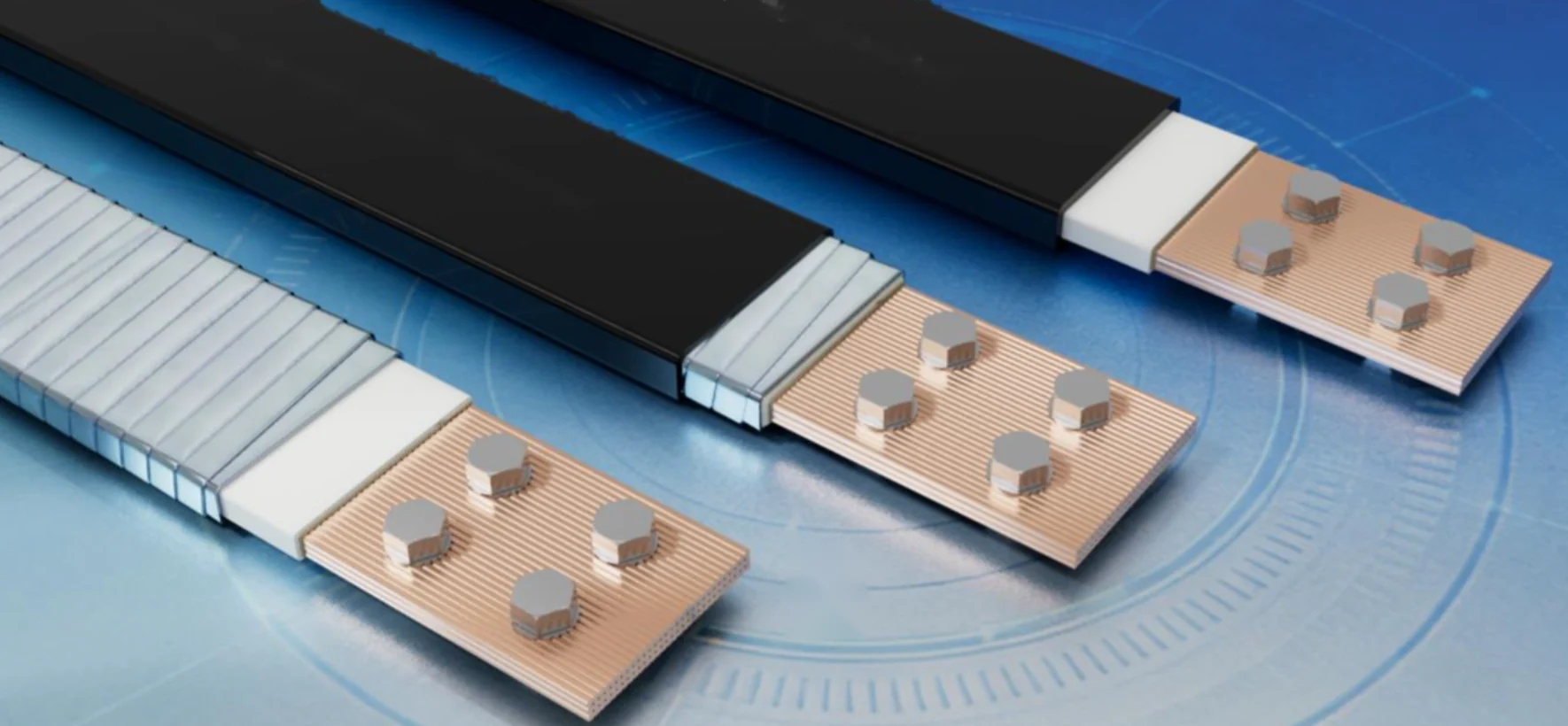

Cable flexible de alta intensidad
Un sistema de cable flexible que sustituye a los conjuntos multiempalme y al bus duct compacto en recorridos de 200 A a 6.300 A.
- 200 A – 6.300 A, en corriente alterna y continua
- De 0,6/1 kV hasta 8,7/15 kV, y hasta 3 kV en continua
- IP68, conductor a 105 °C

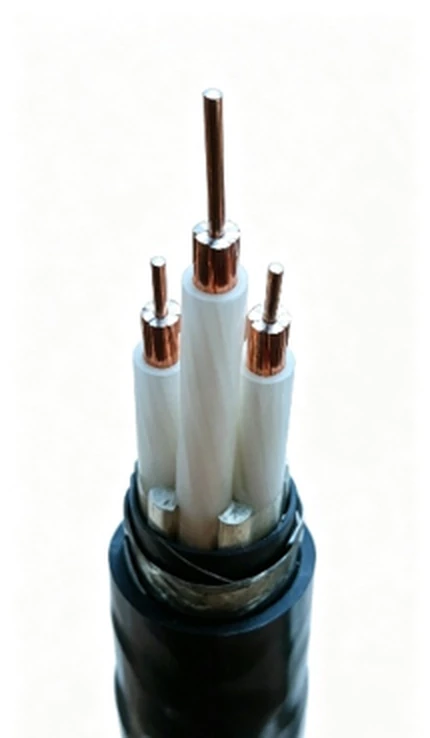

Cable para nueva energía
Cable de potencia con conductor de aleación de cobre en lugar de cobre: se selecciona, dimensiona e instala exactamente igual que el cable de cobre al que sustituye.
- El modelo de cobre más una letra A
- De 0,6/1 kV hasta 26/35 kV
- Alrededor de un 10 % más de intensidad que el cable de cobre

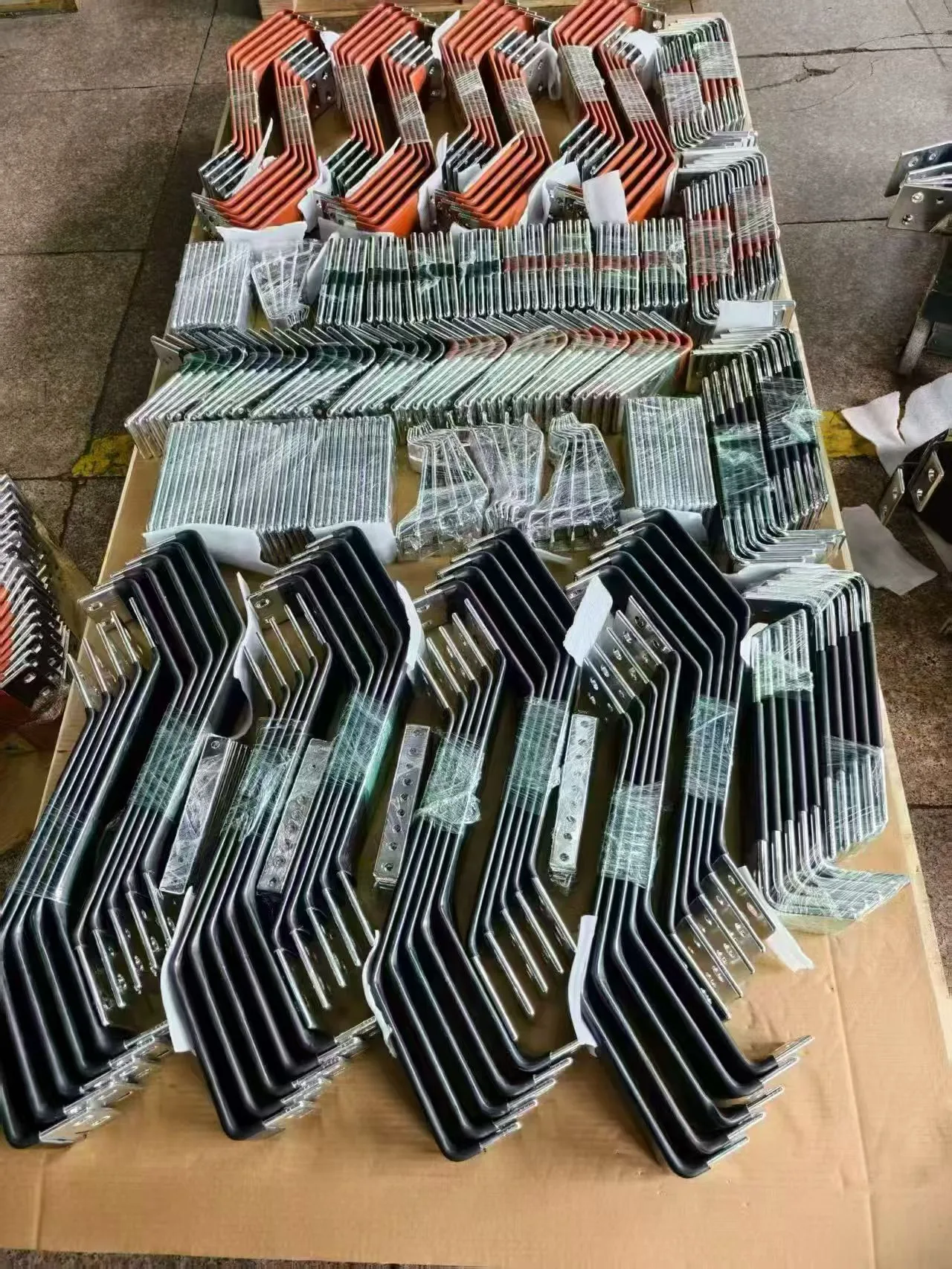

Barra colectora de grafeno
Barra colectora ligera con conductor compuesto de grafeno y aluminio: aproximadamente un tercio de la densidad del cobre y más económica que la barra de cobre.
- Aproximadamente un tercio de la densidad del cobre
- Más económica que la barra de cobre
- Resistente a la corrosión y la oxidación

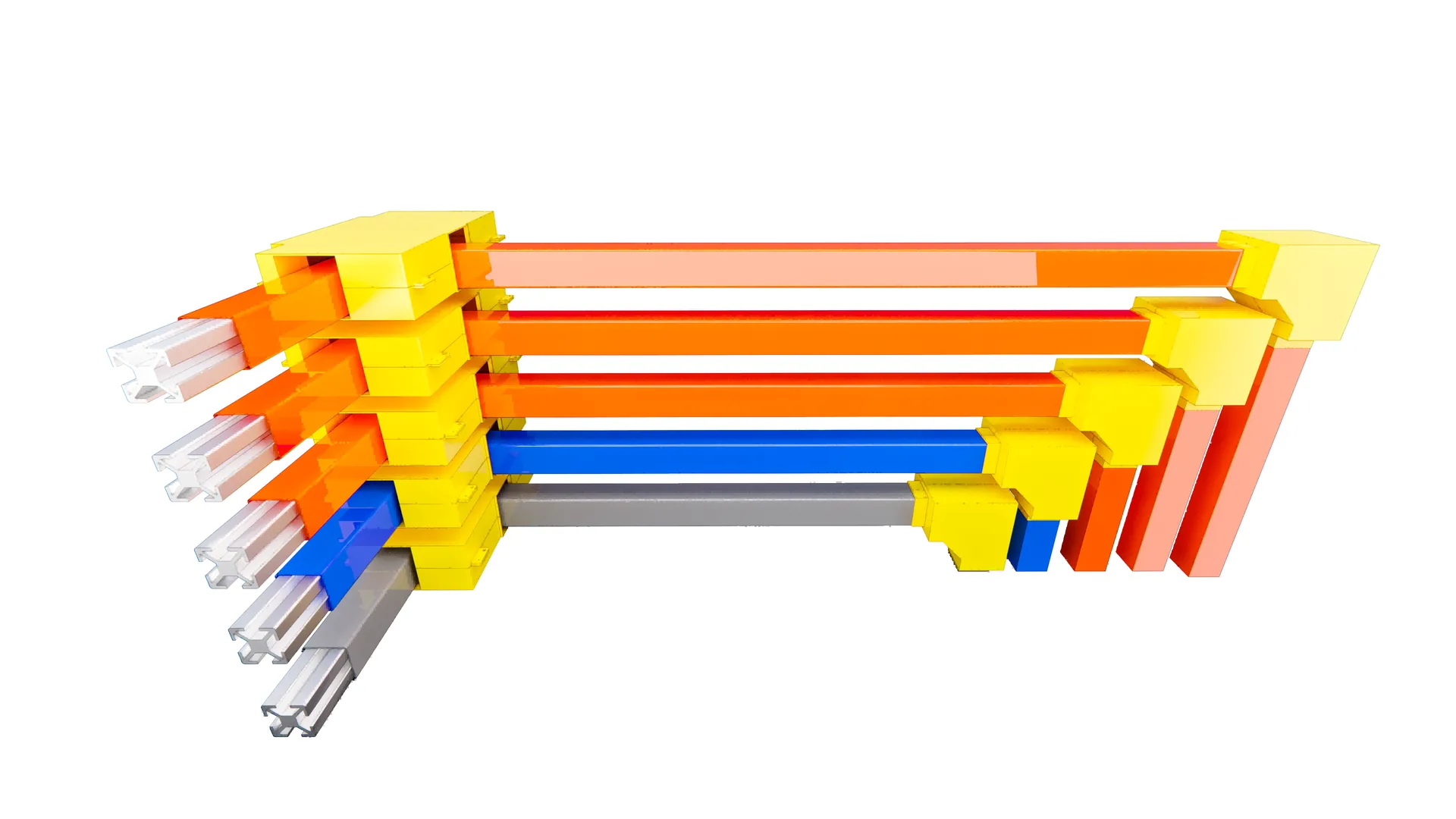

Canalización eléctrica
Canalización de barras de aluminio y de cobre para la distribución principal de baja tensión en naves y edificios, hasta 5.000 A.
- Conducto de aluminio o de cobre
- De 160 A a 5.000 A a 660 V / 380 V
- Tipo de protección aislada IP54

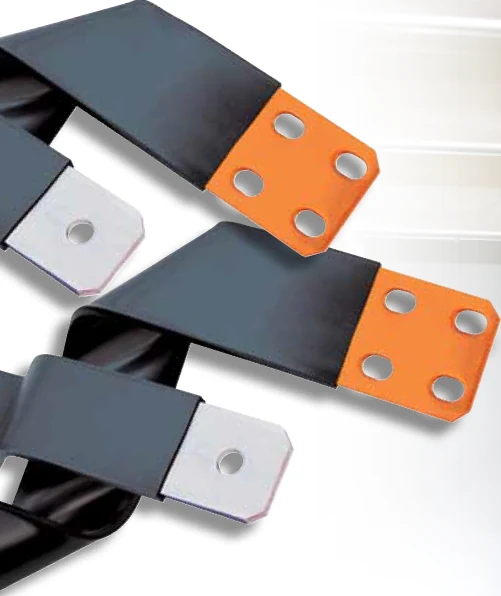

Barra laminada flexible
Barra laminada aislada construida con finas láminas de cobre, para espacios reducidos en armarios, convertidores y racks de baterías.
- De 7 mm² a 1.200 mm²
- Aislamiento de PVC o TPE, UL94 V-0
- 600 V CA / 750 V CC y 1.000 V CA / 1.500 V CC

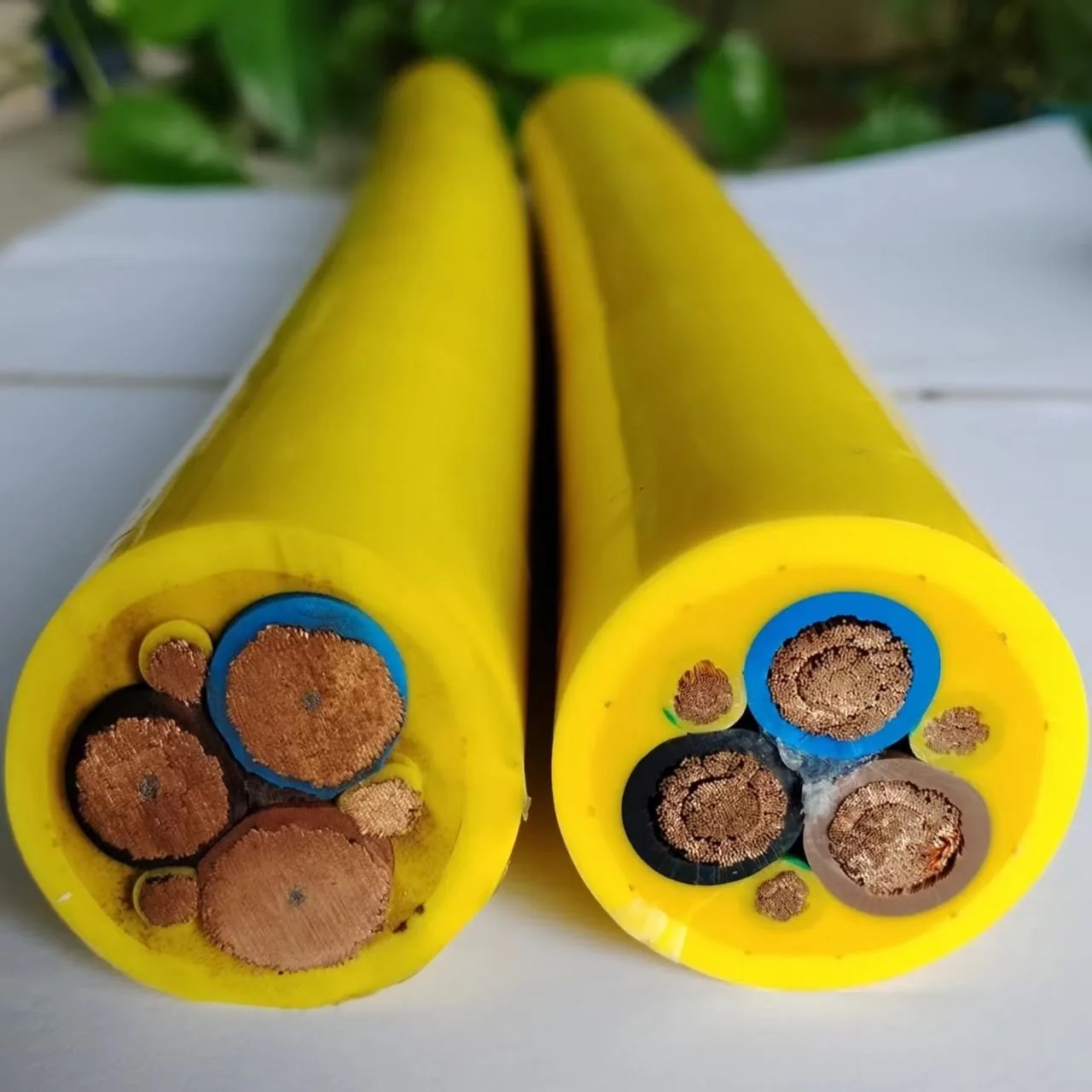

Cables especiales y cable de tierra
Cable para cadenas portacables en movimiento continuo y cable de tierra pasante para la puesta a tierra ferroviaria e industrial.
- Vida a flexión ≥ 5.000.000 de ciclos
- Versiones sin apantallar, con trenza y con pares trenzados apantallados
- Cable de tierra S-DH de 35 y 70 mm²
Producto estrella
Un cable en lugar de todo un tramo de bus duct

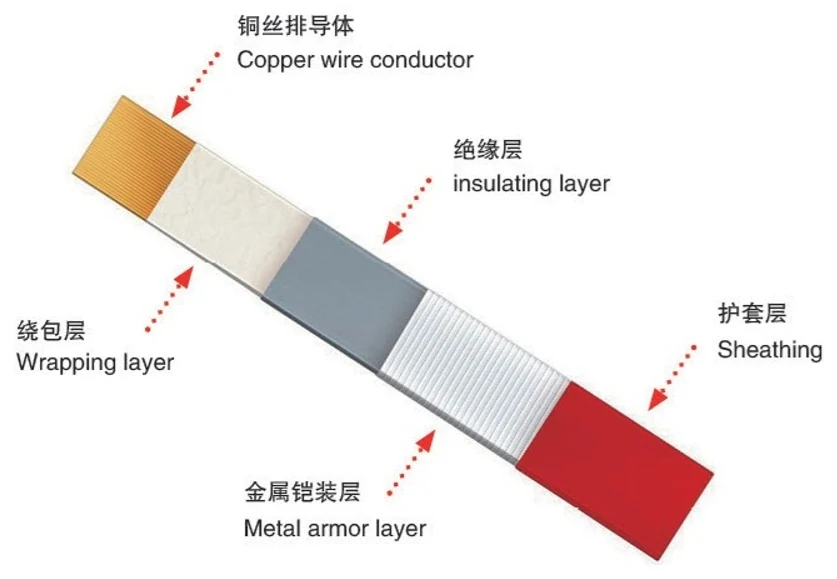

El cable flexible de alta intensidad es un conductor laminado de cobre con aislamiento, armadura y cubierta para intemperie. Se entrega de una sola pieza para todo el recorrido, se corta y se vuelve a terminar en obra, y se deriva con un conector en T sin cortar el circuito principal.
- Más del 33 % de capacidad de sobrecarga a 40 °C de ambiente, frente a cerca del 15 % del bus duct convencional
- Resistencia uniforme a lo largo del tramo: las fases reparten la corriente por igual y trabajan más frías
- Hasta un 20 % menos de consumo energético que un bus duct compacto para el mismo servicio
- Radio de curvatura desde 200 mm, tendido en zanja, tubo, bandeja o enterrado directo
200 – 6,300 A
Rango de intensidad de nuestro cable flexible de alta intensidad
IP68
Grado de protección, apto para tendidos enterrados y exteriores
105 °C
Temperatura máxima de servicio del conductor
7
Sectores que atendemos: recarga, almacenamiento, fotovoltaica, eólica, industria, química, centros de datos
Aplicaciones
Dónde se instala nuestro cable
La alta intensidad circula entre los mismos cuatro puntos en la mayoría de los proyectos: el transformador, el cuadro de distribución, el convertidor y la carga. Estas son las siete situaciones que nuestros clientes nos piden resolver con más frecuencia.
Estaciones de recarga rápida de vehículos eléctricos
Llevar la energía de la sala de distribución a los cargadores sin tender un bus duct

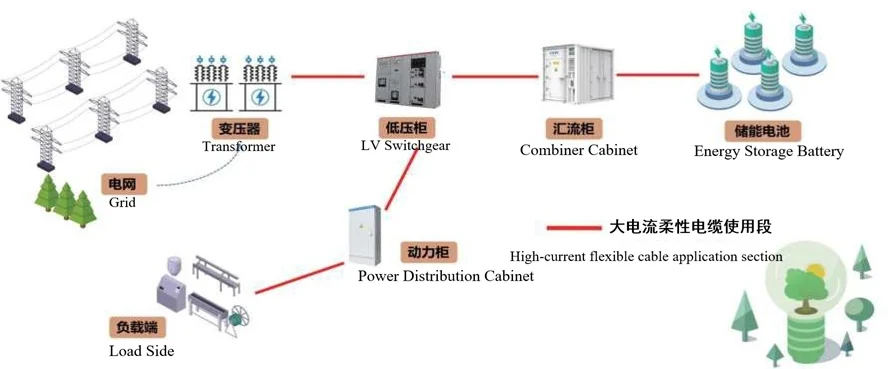

Sistemas de almacenamiento de energía
Alta intensidad en un espacio mínimo

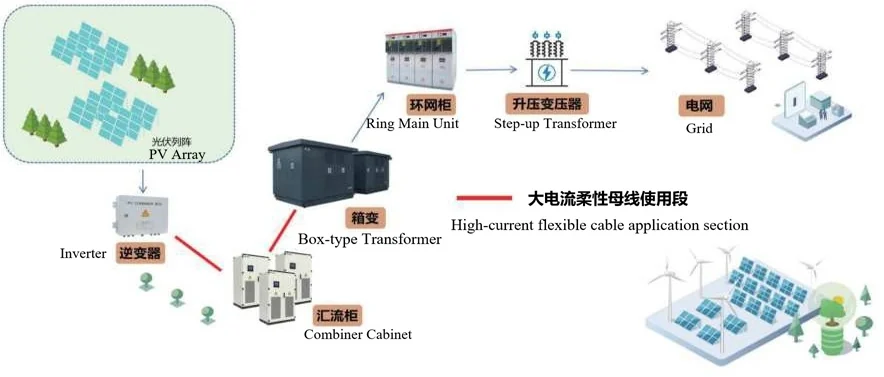

Plantas fotovoltaicas
Recorridos exteriores que resisten sol, agua y tiempo

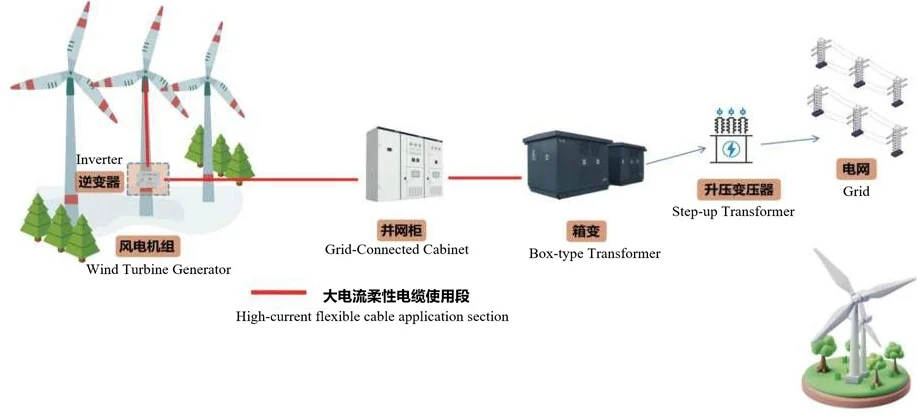

Energía eólica
Suficientemente flexible para la torre, suficientemente robusto para la costa

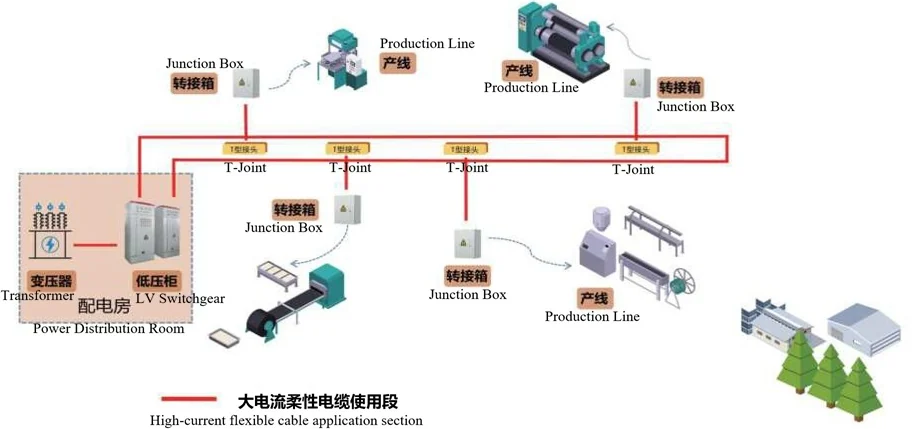

Naves y parques industriales
Reorganice la planta sin cortar el suministro

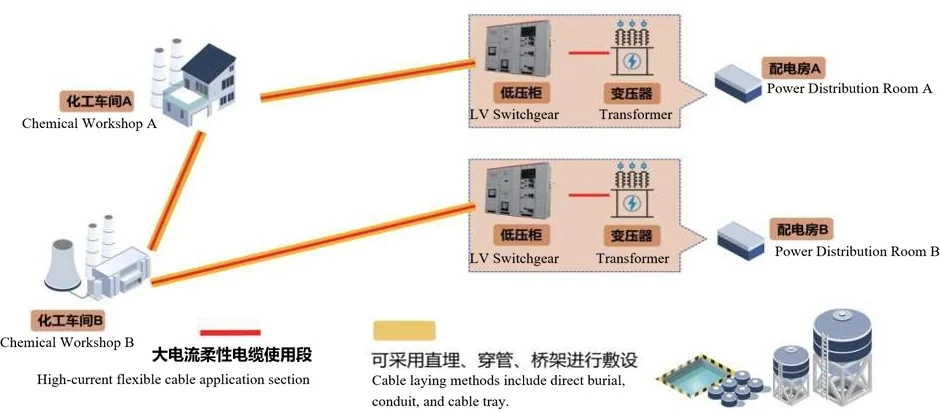

Parques químicos y de proceso
Recorridos que se pueden inspeccionar, limpiar y reparar

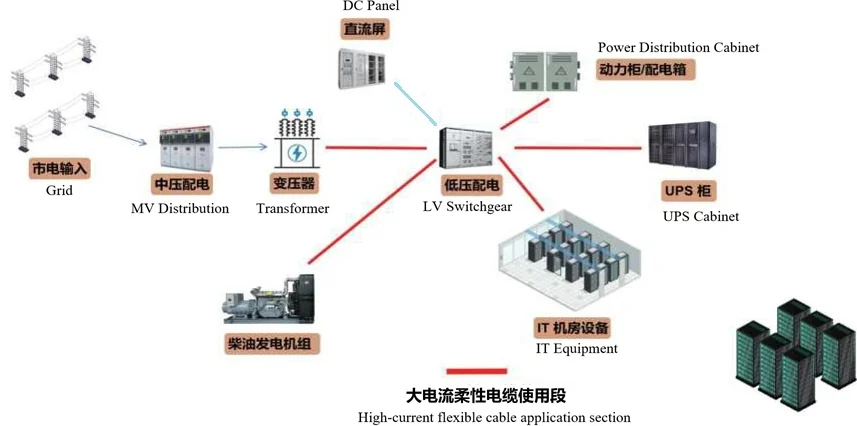

Centros de datos y salas IDC
Alta intensidad en la parte más congestionada del edificio
¿No aparece su caso?
Cuéntenos su carga y las condiciones de la obra y dimensionamos el recorrido.
Ver todas las aplicacionesCómo funciona
De las condiciones de la obra al embarque en cuatro pasos
-
1
Cuéntenos la carga
Intensidad, tensión, longitud del recorrido, método de tendido y condiciones de la obra: una foto o un plano bastan para empezar.
-
2
Reciba una propuesta técnica
Dimensionamos el conductor, los conectores y los accesorios, y enviamos una cotización con planos para su confirmación.
-
3

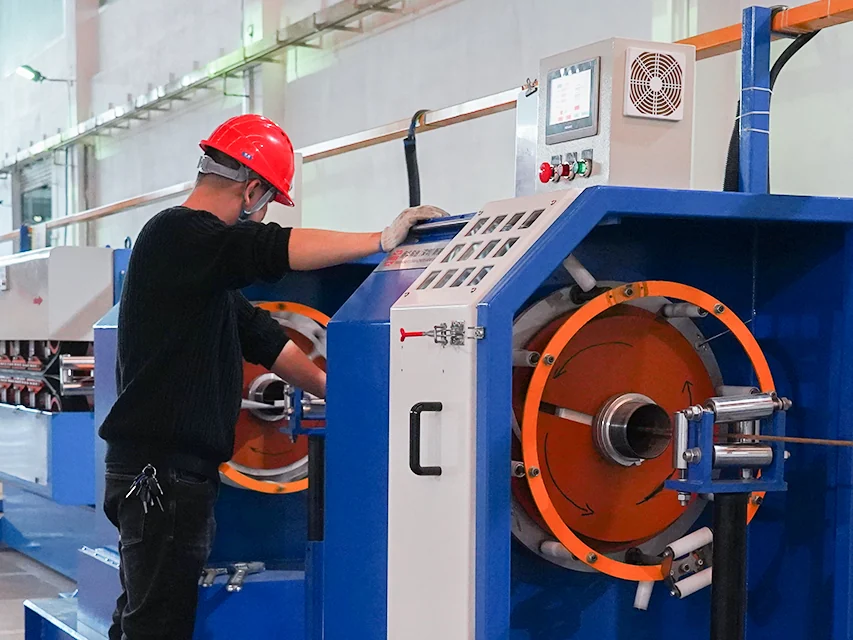

Producción e inspección
El cable se fabrica a pedido en nuestras líneas asociadas y se inspecciona antes del embalaje.
-
4
Embalaje de exportación y documentos
Embalaje en carrete o bobina apto para transporte marítimo, con factura comercial, packing list y certificado de origen.
Calidad
Fabricado bajo sistemas que su comprador puede auditar
Los pedidos se fabrican bajo sistemas de gestión que cubren calidad, medio ambiente, seguridad y metrología.
- ISO 9001 — Gestión de la calidad
- ISO 14001 — Gestión ambiental
- ISO 45001 — Seguridad y salud laboral
- ISO 50001 — Gestión de la energía
- ISO 10012 — Gestión de las mediciones
- GB/T 36132 — Fábrica verde
- GB/T 29490 — Propiedad intelectual
- GB/T 27922 — Servicio posventa
Preguntas frecuentes
Preguntas que hacen los compradores antes del primer pedido
¿Es el mismo producto que el bus duct?
No. El bus duct es una envolvente rígida ensamblada en fábrica. Nuestro cable flexible es un conductor laminado con aislamiento y cubierta, suministrado en carrete, cortado y terminado en obra. Hace el mismo trabajo en recorridos de alta intensidad, pero se puede modificar y no necesita el mismo espacio de instalación.
¿Cómo sé qué tamaño pedir?
Envíenos la carga en amperios o kVA, la tensión, la longitud del recorrido, el método de tendido y la temperatura ambiente. Seleccionamos el conductor, confirmamos la caída de tensión y el poder de corte, y enviamos un plano para su aprobación antes de fabricar.
¿Cuál es el plazo de entrega?
Las medidas estándar se embarcan en dos a cuatro semanas tras la aprobación del plano, según la cantidad y los requisitos de cubierta. Hay opciones por vía aérea y marítima, y cotizamos el flete junto con la mercancía.

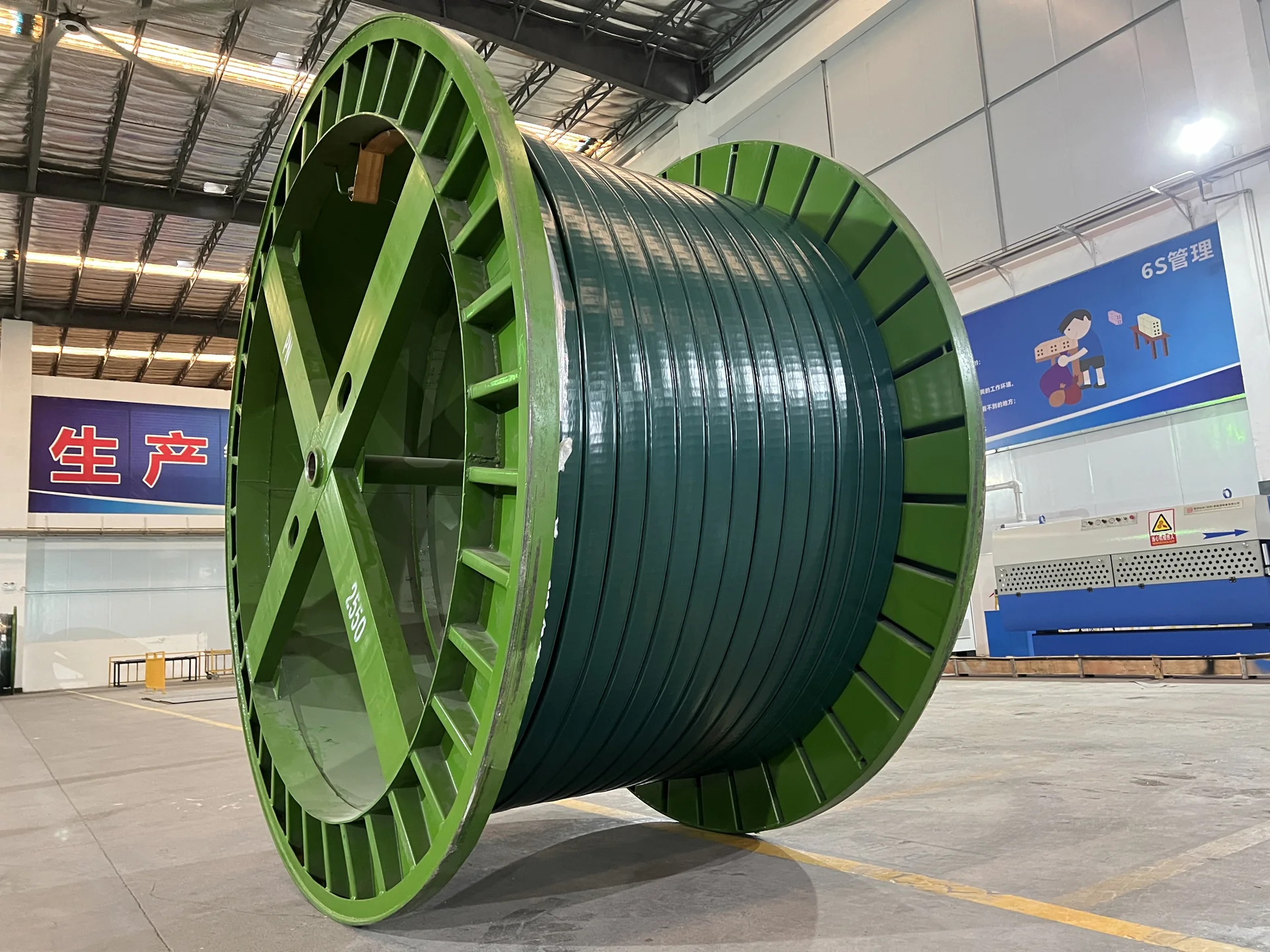

¿Cómo se embala el cable para exportación?
Los tramos largos van en carretes de acero o madera y las longitudes cortas en bobinas con envoltura protectora. Los carretes se refuerzan para transporte marítimo y se marcan según su instrucción. Cada embarque incluye factura comercial, packing list, datos de ensayo y, cuando corresponde, certificado de origen.
¿Pueden fabricar según nuestro plano?
Sí. Radio de curvatura, patrón de taladros, perfil del conductor, disposición de conductores, color de cubierta y marcado pueden hacerse según su plano. Envíe el archivo con su consulta y confirmaremos viabilidad y utillaje antes del pedido.
Envíenos la carga y el recorrido
Indíquenos la intensidad, la tensión, la longitud del recorrido y el método de tendido. Tendrá una especificación, un plano y un precio en un día hábil.
